En la fenestración de alto rendimiento, las variaciones micromilimétricas en las tiras de rotura de puente térmico dictan la diferencia entre un sistema de ventanas compatible y una costosa falla posterior. La precisión simplemente ya no es opcional en la fabricación moderna. A medida que las normas de construcción ecológica exigen valores U cada vez más estrictos, los fabricantes de ventanas se están dando cuenta de que la calidad del material por sí sola es insuficiente. La integración física entre la extrusión de aluminio y el aislante depende completamente de tolerancias dimensionales exactas para funcionar correctamente.
evaluando Las tiras de rotura de puente térmico para ventanas de aluminio requieren ir más allá de las especificaciones básicas de conductividad térmica. Debe auditar la precisión dimensional del proveedor para garantizar el rendimiento del ensamblaje y la integridad estructural a largo plazo. Continúe leyendo mientras desglosamos exactamente cómo la precisión dimensional afecta la eficiencia de producción, los puentes térmicos y la durabilidad física de sus unidades de ventana.
Las imprecisiones dimensionales provocan microespacios durante el proceso de engarzado, lo que compromete directamente el valor U final de la ventana y los índices de infiltración de aire.
Un control deficiente de la tolerancia en tiras de poliamida personalizadas provoca cuellos de botella en la línea de montaje, lo que aumenta las tasas de desechos y el desgaste de las herramientas.
La resistencia al corte estructural depende de un perfecto bloqueo mecánico; Las tiras de tamaño insuficiente o demasiado grande corren el riesgo de fallar debido a fuertes cargas de viento o ciclos térmicos.
Seleccionar un proveedor requiere verificar sus procesos de control de calidad en línea, específicamente buscar una consistencia de tolerancia de ±0,05 mm o mejor.
La eficiencia de la fabricación depende del comportamiento predecible del material. Se pierde esta previsibilidad cuando las dimensiones del aislador fluctúan. Cualquier pequeña desviación perturba las líneas de montaje automatizadas. Estas interrupciones desembocan en graves cuellos de botella en la fabricación.
La fabricación de ventanas moderna depende en gran medida de maquinaria automatizada de moleteado y laminado. Las tiras que están fuera de tolerancia no se introducen correctamente en estos sistemas. Las tiras de gran tamaño atascan las vías de alimentación. Las tiras de tamaño insuficiente se desalinean antes de que los discos rodantes se enganchen. Ambos escenarios provocan atascos repentinos en la máquina. Luego, los operadores deben detener la línea para eliminar la obstrucción. Esto aumenta significativamente el tiempo de inactividad de la máquina. Inevitablemente se producen elevadas tasas de desechos, ya que los conjuntos desalineados no pueden pasar a la inspección final. Terminas desperdiciando tanto las extrusiones de aluminio de primera calidad como la propia barrera térmica.
Error común: muchos gerentes de producción culpan a la máquina moleteadora por generar atascos. Recalibran la máquina repetidamente antes de comprobar las dimensiones reales del lote de poliamida.
La longevidad del equipo cae en picado cuando se procesan materiales inexactos. Los discos rodantes aplican una presión específica para prensar el aluminio sobre el pie de poliamida. Las tiras sobredimensionadas obligan a estos discos a ejercer una presión no estándar. La maquinaria debe trabajar más para comprimir el material de gran tamaño en la cavidad de extrusión. Esta fricción excesiva acelera el desgaste del equipo. Los discos rodantes se degradan más rápido que su ciclo de vida esperado. Los equipos de mantenimiento deben realizar recalibraciones frecuentes. Reemplazar herramientas desgastadas interrumpe los cronogramas de producción y agota los presupuestos operativos.
Los fabricantes necesitan una alta previsibilidad del rendimiento para mantener series de producción rentables. La alta variación entre lotes impide que los fabricantes estandaricen la presión de engarzado. Puede configurar la máquina perfectamente para un lote. El siguiente lote llega un poco más fino. Los mismos ajustes de la máquina ahora producen un bloqueo mecánico flojo. Los bloqueos mecánicos inconsistentes en una sola producción arruinan los esfuerzos de control de calidad. Su equipo debe modificar constantemente la configuración de la maquinaria. Este enfoque reactivo destruye la velocidad de montaje. También crea un juego de adivinanzas para los inspectores de control de calidad.
Las roturas térmicas existen por una razón principal: detener la transferencia de calor. Los defectos dimensionales socavan directamente esta función central. Incluso las imperfecciones microscópicas comprometen toda la estrategia de aislamiento.
Las cerraduras mecánicas requieren un contacto estrecho de superficie a superficie. Si una tira tiene un tamaño insuficiente, el bloqueo mecánico deja huecos microscópicos. Estos vacíos parecen inofensivos, pero la física demuestra lo contrario. La secuencia de falla ocurre rápidamente:
Formación inicial de huecos: la tira de tamaño insuficiente no logra llenar completamente la cavidad de aluminio.
Circulación de aire: dentro de estos pequeños espacios vacíos comienzan a circular circuitos de aire convectivos.
Transferencia térmica: el aire circulante transfiere energía a través del espacio supuestamente aislado.
Degradación del aislamiento: el circuito convectivo continuo degrada activamente la barrera aislante general.
La entrada de humedad le sigue de cerca. El vapor de agua penetra estos microespacios. Compromete la cavidad interna con el tiempo.
Las certificaciones energéticas de ventanas no dejan margen de error. Estándares como Passive House, LEED y códigos energéticos regionales exigen valores U estrictamente verificados. Incluso las ligeras desalineaciones introducen puentes térmicos. El calor atraviesa fácilmente la barrera a través de los espacios de aluminio y poliamida. Los laboratorios de pruebas detectarán estos puentes durante las pruebas de certificación. El montaje final no superará las estrictas certificaciones energéticas. Fallar estas pruebas retrasa el lanzamiento de productos. También daña la reputación de la marca en el mercado de la arquitectura de alto rendimiento.
La mala precisión dimensional crea puntos fríos localizados. Un asiento impreciso permite que las bajas temperaturas exteriores alcancen el perfil de aluminio interior. Esto desplaza el punto de rocío hacia adentro. El aire interior cálido llega al lugar frío localizado. Inmediatamente se forma condensación. Las gotas de agua se acumulan en el marco interior. Esto desencadena reclamaciones de garantía inmediatas para el cliente. La condensación crónica provoca el crecimiento de moho alrededor del marco de la ventana. Los propietarios culparán al diseño del sistema de ventanas, a pesar de que una variación dimensional de apenas 0,1 mm causó el defecto.
Los aislantes hacen más que bloquear el calor. Actúan como puente estructural que mantiene unidos los perfiles de aluminio interiores y exteriores. Deben soportar inmensas fuerzas físicas diariamente.
Las tiras de rotura de puente térmico para ventanas de aluminio actúan como componentes estructurales. Transfieren viento y cargas muertas a través del marco de la ventana. Un ajuste inadecuado debido a una variación dimensional reduce drásticamente la resistencia al corte longitudinal. La resistencia al corte depende completamente de la fricción y el entrelazado físico creado durante el engarzado. Un material de tamaño insuficiente significa que el aluminio no puede sujetar adecuadamente la poliamida. El perfil experimenta deslizamiento estructural bajo carga. Los edificios en zonas de fuertes vientos o zonas costeras expondrán rápidamente esta debilidad. El marco de la ventana puede deformarse físicamente o fallar bajo presión.
Cuadro de análisis de impacto de tolerancia
Desviación de tolerancia |
Calidad de ajuste mecánico |
Retención de resistencia al corte |
Factor de riesgo |
|---|---|---|---|
±0,05 mm |
Enclavamiento óptimo |
98% - 100% |
Bajo |
±0,10 mm |
Asientos sueltos |
70% - 85% |
Medio |
±0,15 mm o más |
micción severa |
Menos del 50% |
Alto |
Los diferentes materiales reaccionan de manera diferente a los cambios de temperatura. El aluminio y la poliamida se expanden a diferentes velocidades. La poliamida 66 reforzada con fibra de vidrio se parece mucho al aluminio, pero no perfectamente. Si el ajuste dimensional inicial es flojo, esta ligera diferencia se amplifica con el tiempo. La expansión y contracción térmica cíclica se producen diariamente a medida que sale y se pone el sol. Este ciclo eventualmente hará que la articulación camine. El marco de la ventana puede comenzar a vibrar durante los vientos fuertes. Al final, la conexión mecánica fallará por completo. Un ajuste inicial preciso es la única manera de limitar este movimiento destructivo.
Los arquitectos exigen constantemente diseños de ventanas más elegantes. Esto requiere perfiles de extrusión desplazados y con múltiples cavidades. Estos diseños son particularmente susceptibles a errores dimensionales. Una desviación menor en un tramo de la franja puede agravarse rápidamente. Altera ligeramente el ángulo del asiento. Esto evita que la pata opuesta se bloquee correctamente en el canal de aluminio. Una pierna suelta compromete todo el sistema estructural multipunto. La precisión se vuelve exponencial. No se pueden ensamblar con éxito perfiles complejos utilizando aisladores con tolerancias flexibles.
Lograr tolerancias estrictas comienza con la selección de la materia prima. Sin embargo, el material por sí solo no garantiza un producto final preciso. El propio proceso de extrusión dicta las dimensiones reales.

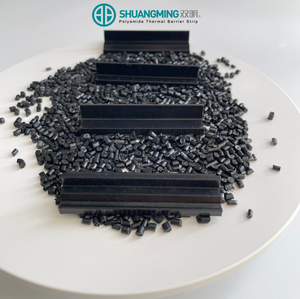

La industria de ventanas estandarizó alrededor de PA66GF25. Esta poliamida 66 estándar reforzada con un 25% de fibra de vidrio ofrece una excelente estabilidad térmica. También cuenta con una notable resistencia mecánica. Sin embargo, su proceso de extrusión es muy sensible. Las fluctuaciones de temperatura en el barril alteran el índice de fluidez. El diseño del troquel debe tener en cuenta tasas de corte específicas. Si un proveedor carece de controles estrictos de temperatura, el espesor del perfil extruido variará enormemente. La materia prima de alta calidad no significa nada si los parámetros de extrusión varían durante una ejecución de producción.
La poliamida exhibe propiedades higroscópicas. Absorbe naturalmente la humedad del aire circundante. Esta absorción puede causar una ligera hinchazón dimensional con el tiempo. Los extrusores de precisión conocen muy bien esta característica. Precalculan y controlan esta expansión post-extrusión. Extruyen intencionalmente el perfil ligeramente subdimensionado en micrómetros específicos. Conocen la tasa exacta de hinchazón en función de la humedad ambiental. La tira alcanza una tolerancia dimensional perfecta cuando llega a su línea de montaje. Los proveedores aficionados ignoran por completo esta ciencia.
Algunos fabricantes intentan tomar atajos utilizando materiales alternativos como PVC o poliuretano (PU). Contrastamos la estabilidad estructural y dimensional de la poliamida rígida con estas alternativas más económicas. El PVC se deforma con altas temperaturas. El PU se encoge bajo intensas presiones de montaje. Ninguno de los materiales mantiene tolerancias dimensionales estrictas después de la extrusión. Se degradan estructuralmente bajo cargas de engarce estándar. Esta realidad valida la necesidad de alta gama. Tiras de Poliamida a medida . Sólo la poliamida reforzada mantiene las dimensiones exactas requeridas para las cerraduras mecánicas de alto rendimiento.
No se puede confiar únicamente en los folletos de marketing a la hora de evaluar la precisión dimensional. Debe profundizar en la metodología de fabricación real del proveedor. Una evaluación sistemática evita errores costosos en la cadena de suministro.
Empiece por exigir especificaciones de tolerancia claras. Una base confiable para Las tiras de poliamida personalizadas son de ±0,05 mm. Debería considerar este como el estándar mínimo absoluto para ventanas de alto rendimiento. Cualquier valor que supere ±0,1 mm introduce un riesgo de montaje significativo. Rechazar a proveedores que se nieguen a garantizar tolerancias por escrito. Su vacilación suele indicar maquinaria obsoleta o mezcla inconsistente de materias primas.
La verificación manual al azar es un método de control de calidad obsoleto. Los operadores humanos que midan lotes terminados con calibradores no detectarán fallas de extrusión intermitentes. Debe auditar si el proveedor utiliza micrometría láser continua. Las líneas de extrusión de alta gama cuentan con escáneres láser justo después del baño de enfriamiento. Estos láseres miden el perfil continuamente durante la extrusión. Si la dimensión se desvía 0,01 mm, el sistema alerta al operador al instante. Esto garantiza que el 100% del carrete cumpla con los criterios dimensionales exactos.
Lista de verificación de auditoría de proveedores:
Solicite garantías de tolerancia por escrito (objetivo de ±0,05 mm).
Solicite pruebas en video o fotográficas de los sistemas de micrometría láser en línea.
Revise sus procedimientos documentados de acondicionamiento de humedad después de la extrusión.
Verifique sus registros de tasas de desechos para evaluar el rigor de la calidad interna.
Las formas estándar son fáciles de producir. Las geometrías personalizadas ponen a prueba la verdadera experiencia de un proveedor. Evaluar la capacidad del proveedor para crear troqueles personalizados. Las formas únicas se enfrían a diferentes ritmos. Las secciones más gruesas retienen el calor por más tiempo que las piernas delgadas. Este enfriamiento desigual provoca una contracción desigual. Los proveedores experimentados son responsables de las tasas únicas de contracción por enfriamiento de geometrías de tiras específicas durante la fase de diseño de la matriz. Utilizan un software avanzado de simulación de flujo para perfeccionar el troquel antes de cortar acero. Esto evita retrasos por prueba y error.
Nunca se comprometa ciegamente con la adquisición masiva. El ajuste teórico no siempre se traduce en un montaje práctico. Exija primero una muestra de corto plazo. Utilice esta muestra para realizar pruebas con sus extrusiones de aluminio específicas. Pase la muestra por su propio equipo de moleteado y laminado. Observe cómo se alimenta el material. Verifique la presión de prensado requerida. Realice una prueba de corte rápido en la junta terminada. Esta validación del mundo real confirma las afirmaciones dimensionales del proveedor antes de realizar una gran inversión.
La precisión dimensional en las tiras con rotura de puente térmico es un requisito estructural y térmico no negociable. Afecta directamente la eficiencia del ensamblaje, el cumplimiento del código energético y la vida útil del producto final. Tratar a estos aislantes como productos genéricos es un descuido peligroso. Las variaciones micromilimétricas obstaculizarán su línea de producción y expondrán a su empresa a graves responsabilidades de garantía.
No evalúe a los proveedores basándose únicamente en el costo por metro. Debe tener en cuenta los costos ocultos del retrabajo del ensamblaje, las elevadas tasas de desperdicio y las posibles fallas en el campo causadas por tolerancias deficientes. Una tira más barata que atasca su maquinaria de laminación en realidad le cuesta a su empresa significativamente más en pérdida de productividad.
Su próximo paso debería ser auditar su cadena de suministro actual. Solicite hojas de datos técnicos, tablas de tolerancia e informes transversales de control de calidad de posibles proveedores. Valide minuciosamente su precisión de fabricación antes de integrar sus materiales en sus sistemas de fenestración.
R: Las tolerancias líderes en la industria suelen rondar ±0,05 mm para dimensiones de bloqueo críticas. Esta medida precisa garantiza un ajuste seguro durante el proceso de enrollado. Crea una cerradura mecánica robusta sin forzar ni deformar el perfil de aluminio circundante.
R: La resistencia al corte depende completamente de la fricción y el entrelazado físico creado durante el engarzado. Si la tira tiene un tamaño insuficiente, el aluminio no podrá sujetar adecuadamente la poliamida. Esta falta de agarre provoca un deslizamiento estructural y una eventual falla mecánica bajo el viento o la carga muerta.
R: Sí, siempre que el fabricante utilice un diseño de matriz avanzado y monitoreo láser en línea. Sin embargo, las formas personalizadas muy complejas suelen requerir pruebas piloto iterativas. Esto ayuda a corregir las tasas desiguales de enfriamiento y contracción inherentes a geometrías únicas.
R: Los fabricantes deben solicitar una muestra de 10 a 20 metros. Procese esta muestra a través de sus máquinas moleteadoras y laminadoras específicas. Realice un seguimiento del ensamblaje realizando pruebas de tracción y análisis de resistencia al corte en un laboratorio para verificar el rendimiento en el mundo real.
