Bei Hochleistungsfenstern entscheiden Mikromillimeterabweichungen in den thermischen Trennstreifen über den Unterschied zwischen einem konformen Fenstersystem und einem kostspieligen nachgelagerten Ausfall. Präzision ist in der modernen Fertigung einfach keine Option mehr. Da die Standards für umweltfreundliches Bauen immer strengere U-Werte vorschreiben, erkennen Fensterhersteller, dass die Materialqualität allein nicht ausreicht. Die physische Integration zwischen dem Aluminium-Strangpressprofil und dem Isolator hängt vollständig von genauen Maßtoleranzen ab, um ordnungsgemäß zu funktionieren.
Bewerten Wärmedämmstreifen für Aluminiumfenster erfordern ein Überschreiten der grundlegenden Wärmeleitfähigkeitsspezifikationen. Sie müssen die Maßgenauigkeit des Lieferanten prüfen, um die Ausbeute der Baugruppe und die langfristige strukturelle Integrität sicherzustellen. Lesen Sie weiter, während wir genau aufschlüsseln, wie sich Maßgenauigkeit auf die Produktionseffizienz, Wärmebrücken und die physische Haltbarkeit Ihrer Fenstereinheiten auswirkt.
Maßungenauigkeiten führen beim Crimpvorgang zu Mikrospalten, die den endgültigen U-Wert und die Luftdurchlässigkeitswerte des Fensters direkt beeinträchtigen.
Eine schlechte Toleranzkontrolle bei kundenspezifischen Polyamidstreifen führt zu Engpässen in der Montagelinie, steigenden Ausschussraten und Werkzeugverschleiß.
Die strukturelle Scherfestigkeit hängt von einer perfekten mechanischen Verriegelung ab; Bei zu kleinen oder zu großen Streifen besteht die Gefahr eines Ausfalls bei hoher Windlast oder Temperaturwechsel.
Die Auswahl eines Lieferanten erfordert die Überprüfung seiner Inline-QS-Prozesse, insbesondere die Suche nach einer Toleranzkonsistenz von ±0,05 mm oder besser.
Fertigungseffizienz beruht auf vorhersehbarem Materialverhalten. Diese Vorhersagbarkeit geht verloren, wenn die Abmessungen des Isolators schwanken. Jede noch so kleine Abweichung stört automatisierte Montagelinien. Diese Störungen führen zu schwerwiegenden Produktionsengpässen.
Die moderne Fensterfertigung ist in hohem Maße auf automatisierte Rändel- und Rollmaschinen angewiesen. Streifen, die außerhalb der Toleranz liegen, können diesen Systemen nicht reibungslos zugeführt werden. Übergroße Streifen verstopfen die Zuführschienen. Untergroße Streifen rutschen aus der Ausrichtung, bevor die Rollscheiben einrasten. Beide Szenarien führen zu plötzlichen Maschinenstaus. Die Bediener müssen dann die Linie anhalten, um das Hindernis zu beseitigen. Dadurch erhöhen sich die Maschinenstillstandszeiten deutlich. Erhöhte Ausschussraten sind zwangsläufig die Folge, da falsch ausgerichtete Baugruppen nicht zur Endkontrolle gelangen können. Am Ende verschwenden Sie sowohl hochwertige Aluminium-Strangpressteile als auch die Wärmedämmung selbst.
Häufiger Fehler: Viele Produktionsleiter machen die Rändelmaschine für den Einzugsstau verantwortlich. Sie kalibrieren die Maschine immer wieder neu, bevor sie die tatsächlichen Abmessungen der Polyamid-Charge überprüfen.
Die Lebensdauer der Ausrüstung sinkt, wenn ungenaue Materialien verarbeitet werden. Rollscheiben üben einen spezifischen Druck aus, um das Aluminium über den Polyamidfuß zu pressen. Übergroße Streifen zwingen diese Scheiben dazu, einen nicht standardmäßigen Druck auszuüben. Die Maschinen müssen härter arbeiten, um das übergroße Material in den Extrusionshohlraum zu komprimieren. Diese übermäßige Reibung beschleunigt den Verschleiß der Ausrüstung. Rollscheiben verschlechtern sich schneller als ihr erwarteter Lebenszyklus. Wartungsteams müssen häufige Neukalibrierungen durchführen. Der Austausch abgenutzter Werkzeuge stört die Produktionspläne und belastet die Betriebsbudgets.
Hersteller benötigen eine hohe Vorhersagbarkeit der Ausbeute, um profitable Produktionsläufe aufrechtzuerhalten. Die hohe Varianz von Charge zu Charge hindert Hersteller daran, den Crimpdruck zu standardisieren. Sie können die Maschine möglicherweise perfekt für eine Charge einstellen. Die nächste Charge kommt etwas dünner. Die gleichen Maschineneinstellungen erzeugen nun eine lockere mechanische Verriegelung. Inkonsistente mechanische Sperren während eines einzelnen Produktionslaufs machen die Bemühungen zur Qualitätssicherung zunichte. Ihr Team muss ständig die Maschineneinstellungen optimieren. Dieser reaktive Ansatz zerstört die Montagegeschwindigkeit. Außerdem entsteht ein Ratespiel für Qualitätskontrollinspektoren.
Thermische Unterbrechungen gibt es vor allem aus einem Grund: um die Wärmeübertragung zu stoppen. Maßfehler beeinträchtigen diese Kernfunktion direkt. Selbst mikroskopisch kleine Unvollkommenheiten gefährden die gesamte Isolierstrategie.
Mechanische Schlösser erfordern einen engen Oberflächenkontakt. Wenn ein Streifen maßlich zu klein ist, hinterlässt die mechanische Verriegelung mikroskopisch kleine Hohlräume. Diese Hohlräume scheinen harmlos zu sein, aber die Physik beweist das Gegenteil. Die Fehlerfolge erfolgt schnell:
Anfängliche Hohlraumbildung: Der zu kleine Streifen kann den Aluminiumhohlraum nicht vollständig ausfüllen.
Luftzirkulation: In diesen winzigen leeren Räumen beginnen konvektive Luftschleifen zu zirkulieren.
Wärmeübertragung: Die zirkulierende Luft überträgt Energie über den vermeintlich isolierten Spalt.
Verschlechterung der Isolierung: Die kontinuierliche Konvektionsschleife verschlechtert aktiv die gesamte Isolierbarriere.
Dicht dahinter folgt das Eindringen von Feuchtigkeit. Durch diese Mikrospalte dringt Wasserdampf ein. Es beeinträchtigt mit der Zeit den inneren Hohlraum.
Energiezertifizierungen für Fenster lassen keinen Spielraum für Fehler. Standards wie Passivhaus, LEED und regionale Energievorschriften erfordern streng überprüfte U-Werte. Schon geringfügige Fehlausrichtungen führen zu Wärmebrücken. Wärme umgeht die Barriere problemlos durch die Aluminium-Polyamid-Zwischenräume. Prüflabore werden diese Brücken bei Zertifizierungsversuchen erkennen. Die Endmontage wird strenge Energiezertifizierungen nicht bestehen. Wenn diese Tests nicht bestanden werden, verzögert sich die Produkteinführung. Es schadet auch dem Ruf der Marke auf dem Markt für Hochleistungsarchitektur.
Eine schlechte Maßhaltigkeit führt zu lokalisierten kalten Stellen. Durch eine ungenaue Sitzposition können die kalten Außentemperaturen an das innere Aluminiumprofil gelangen. Dadurch verschiebt sich der Taupunkt nach innen. Warme Innenluft trifft auf die kalte Stelle. Es bildet sich sofort Kondenswasser. Auf dem Innenrahmen bilden sich Wassertropfen. Dies löst unmittelbare Gewährleistungsansprüche des Kunden aus. Chronische Kondensation führt zu Schimmelbildung rund um den Fensterrahmen. Hausbesitzer geben dem Design des Fenstersystems die Schuld, auch wenn eine Maßabweichung von lediglich 0,1 mm den Fehler verursacht hat.
Isolatoren können mehr als nur Wärme blockieren. Sie fungieren als strukturelle Brücke, die die inneren und äußeren Aluminiumprofile zusammenhält. Sie müssen täglich immensen physikalischen Kräften standhalten.
Wärmedämmstreifen für Aluminiumfenster dienen als konstruktive Bauteile. Sie übertragen Wind- und Eigenlasten über den Fensterrahmen. Eine unsachgemäße Passform aufgrund von Maßabweichungen verringert die Scherfestigkeit in Längsrichtung drastisch. Die Scherfestigkeit beruht ausschließlich auf der Reibung und der physikalischen Verbindung, die beim Crimpen entsteht. Unterdimensioniertes Material führt dazu, dass das Aluminium das Polyamid nicht ausreichend greifen kann. Das Profil erfährt unter Belastung einen strukturellen Schlupf. Gebäude in windstarken Zonen oder Küstengebieten machen diese Schwachstelle schnell sichtbar. Der Fensterrahmen kann sich unter Druck verziehen oder versagen.
Diagramm zur Toleranzauswirkungsanalyse
Toleranzabweichung |
Mechanische Passformqualität |
Erhaltung der Scherfestigkeit |
Risikofaktor |
|---|---|---|---|
±0,05 mm |
Optimale Verriegelung |
98 % – 100 % |
Niedrig |
±0,10 mm |
Lockere Sitzgelegenheiten |
70 % – 85 % |
Medium |
±0,15 mm oder mehr |
Schwere Entleerung |
Unter 50 % |
Hoch |
Verschiedene Materialien reagieren unterschiedlich auf Temperaturänderungen. Aluminium und Polyamid dehnen sich unterschiedlich schnell aus. Mit Glasfaser verstärktes Polyamid 66 passt gut zu Aluminium, ist aber nicht perfekt. Wenn die anfängliche Maßanpassung locker ist, verstärkt sich dieser geringfügige Unterschied mit der Zeit. Zyklische thermische Ausdehnung und Kontraktion treten täglich auf, wenn die Sonne auf- und untergeht. Dieser Zyklus führt schließlich dazu, dass das Gelenk läuft. Bei starkem Wind kann der Fensterrahmen zu klappern beginnen. Letztendlich wird die mechanische Verbindung völlig versagen. Nur durch eine präzise Erstanpassung kann diese destruktive Bewegung eingeschränkt werden.
Architekten fordern ständig schlankere Fensterdesigns. Dies erfordert mehrkavierte und versetzte Extrusionsprofile. Diese Konstruktionen sind besonders anfällig für Maßfehler. Eine geringfügige Abweichung in einem Schenkel des Streifens kann sich schnell verschlimmern. Es verändert den Sitzwinkel leicht. Dadurch wird verhindert, dass das gegenüberliegende Bein ordnungsgemäß im Aluminiumkanal einrastet. Ein loses Bein gefährdet das gesamte Mehrpunkt-Struktursystem. Präzision wird exponentiell. Komplexe Profile lassen sich mit locker tolerierten Isolatoren nicht erfolgreich zusammenbauen.
Das Erreichen enger Toleranzen beginnt bei der Auswahl des Rohmaterials. Das Material allein ist jedoch keine Garantie für ein präzises Endprodukt. Der Extrusionsprozess selbst bestimmt die tatsächlichen Abmessungen.

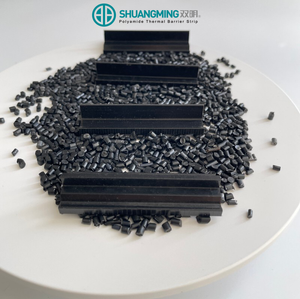

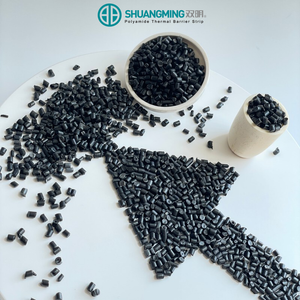

Die Fensterindustrie standardisiert sich auf PA66GF25. Dieses standardmäßig mit 25 % Glasfasern verstärkte Polyamid 66 bietet eine hervorragende thermische Stabilität. Darüber hinaus zeichnet es sich durch eine bemerkenswerte mechanische Festigkeit aus. Allerdings ist sein Extrusionsprozess sehr empfindlich. Temperaturschwankungen im Zylinder verändern den Schmelzindex. Die Gestaltung der Matrize muss bestimmte Schergeschwindigkeiten berücksichtigen. Wenn es einem Lieferanten an strengen Temperaturkontrollen mangelt, kann die Dicke des extrudierten Profils stark variieren. Hochwertiger Rohstoff bedeutet nichts, wenn die Extrusionsparameter während eines Produktionslaufs abweichen.
Polyamid weist hygroskopische Eigenschaften auf. Es nimmt auf natürliche Weise Feuchtigkeit aus der Umgebungsluft auf. Diese Absorption kann im Laufe der Zeit zu einer leichten Dimensionsquellung führen. Präzisionsextruder kennen diese Eigenschaft genau. Sie berechnen und steuern diese Expansion nach der Extrusion im Voraus. Sie extrudieren das Profil bewusst um bestimmte Mikrometer leicht unterdimensioniert. Sie kennen die genaue Quellgeschwindigkeit anhand der Umgebungsfeuchtigkeit. Das Band erreicht die perfekte Maßtoleranz, wenn es an Ihrer Montagelinie ankommt. Amateurlieferanten ignorieren diese Wissenschaft völlig.
Einige Hersteller versuchen, mit alternativen Materialien wie PVC oder Polyurethan (PU) Abstriche zu machen. Wir vergleichen die Struktur- und Dimensionsstabilität von starrem Polyamid mit diesen günstigeren Alternativen. PVC verformt sich bei großer Hitze. PU schrumpft unter starkem Montagedruck. Keines der Materialien unterliegt nach der Extrusion strengen Maßtoleranzen. Unter normalen Crimpbelastungen verschlechtern sie sich strukturell. Diese Realität bestätigt den Bedarf an High-End Kundenspezifische Polyamidstreifen . Nur verstärktes Polyamid behält die exakten Abmessungen bei, die für leistungsstarke mechanische Schlösser erforderlich sind.
Bei der Beurteilung der Maßhaltigkeit können Sie sich nicht allein auf Marketingbroschüren verlassen. Sie müssen sich mit der tatsächlichen Fertigungsmethode des Lieferanten befassen. Eine systematische Bewertung verhindert kostspielige Fehler in der Lieferkette.
Fordern Sie zunächst klare Toleranzvorgaben ein. Eine verlässliche Basis für Kundenspezifische Polyamidstreifen betragen ±0,05 mm. Sie sollten dies als den absoluten Mindeststandard für Hochleistungsfenster betrachten. Alles über ±0,1 mm birgt ein erhebliches Montagerisiko. Lehnen Sie Lieferanten ab, die sich weigern, Toleranzen schriftlich zu garantieren. Ihr Zögern deutet meist auf veraltete Maschinen oder eine inkonsistente Rohstoffmischung hin.
Die manuelle Stichprobenkontrolle ist eine veraltete Methode zur Qualitätskontrolle. Menschliche Bediener, die fertige Chargen mit Messschiebern messen, werden zeitweise auftretende Extrusionsfehler übersehen. Sie müssen prüfen, ob der Lieferant kontinuierliche Lasermikrometrie einsetzt. High-End-Extrusionslinien verfügen direkt nach dem Kühlbad über Laserscanner. Diese Laser messen das Profil kontinuierlich während der Extrusion. Wenn das Maß um 0,01 mm abweicht, warnt das System den Bediener sofort. Dadurch wird sichergestellt, dass die Spule zu 100 % den genauen Maßkriterien entspricht.
Checkliste für Lieferantenaudits:
Fordern Sie schriftliche Toleranzgarantien an (Ziel sind ±0,05 mm).
Fordern Sie einen Video- oder Fotonachweis von Inline-Lasermikrometriesystemen an.
Überprüfen Sie die dokumentierten Verfahren zur Feuchtigkeitskonditionierung nach der Extrusion.
Überprüfen Sie die Aufzeichnungen über die Ausschussquote, um die interne Qualitätsstriktheit einzuschätzen.
Standardformen sind einfach herzustellen. Kundenspezifische Geometrien stellen das wahre Fachwissen eines Lieferanten auf die Probe. Bewerten Sie die Fähigkeit des Lieferanten, kundenspezifische Matrizen zu erstellen. Einzigartige Formen kühlen unterschiedlich schnell ab. Dickere Abschnitte speichern die Wärme länger als dünne Beine. Diese ungleichmäßige Abkühlung führt zu einer ungleichmäßigen Schrumpfung. Erfahrene Lieferanten berücksichtigen die einzigartigen Kühlschrumpfungsraten spezifischer Streifengeometrien während der Formkonstruktionsphase. Sie verwenden fortschrittliche Strömungssimulationssoftware, um die Matrize vor dem Schneiden von Stahl zu perfektionieren. Dies verhindert Verzögerungen durch Versuch und Irrtum.
Gehen Sie niemals blind auf eine Massenbeschaffung ein. Die theoretische Passform lässt sich nicht immer in die praktische Montage umsetzen. Fordern Sie zunächst eine kurzfristige Probe an. Verwenden Sie dieses Muster, um es mit Ihren spezifischen Aluminium-Strangpressprofilen zu vergleichen. Führen Sie die Probe durch Ihre eigene Rändel- und Rollausrüstung. Beobachten Sie, wie das Material zugeführt wird. Überprüfen Sie den erforderlichen Crimpdruck. Führen Sie an der fertigen Verbindung einen Schnellschertest durch. Diese praxisnahe Validierung bestätigt die Maßangaben des Lieferanten, bevor Sie viel investieren.
Die Maßhaltigkeit von Wärmedämmstreifen ist eine nicht verhandelbare strukturelle und thermische Anforderung. Es wirkt sich direkt auf Ihre Montageeffizienz, die Einhaltung der Energievorschriften und die Lebensdauer des Endprodukts aus. Die Behandlung dieser Isolatoren als generische Ware ist ein gefährliches Versehen. Abweichungen im Mikromillimeterbereich führen zu Engpässen in Ihrer Produktionslinie und setzen Ihr Unternehmen hohen Gewährleistungspflichten aus.
Bewerten Sie Lieferanten nicht allein nach den Kosten pro Meter. Sie müssen die versteckten Kosten für Nacharbeiten an der Baugruppe, erhöhte Ausschussraten und potenzielle Ausfälle vor Ort aufgrund schlechter Toleranzen berücksichtigen. Ein billigeres Band, das Ihre Walzmaschinen blockiert, kostet Ihr Unternehmen tatsächlich deutlich mehr Produktivitätsverluste.
Ihr nächster Schritt sollte die Prüfung Ihrer aktuellen Lieferkette sein. Fordern Sie technische Datenblätter, Toleranztabellen und QS-Querschnittsberichte von potenziellen Lieferanten an. Überprüfen Sie ihre Fertigungspräzision gründlich, bevor Sie ihre Materialien in Ihre Fenstersysteme integrieren.
A: Branchenweit führende Toleranzen liegen bei kritischen Verriegelungsmaßen typischerweise bei etwa ±0,05 mm. Diese präzise Messung gewährleistet einen sicheren Sitz während des Rollvorgangs. Es entsteht eine robuste mechanische Verriegelung, ohne das umgebende Aluminiumprofil zu belasten oder zu verformen.
A: Die Scherfestigkeit beruht ausschließlich auf der Reibung und der physikalischen Verbindung, die beim Crimpen entsteht. Wenn das Band zu klein ist, kann das Aluminium das Polyamid nicht ausreichend greifen. Dieser mangelnde Halt führt zum Verrutschen der Struktur und schließlich zu mechanischem Versagen unter Wind oder Eigenlast.
A: Ja, vorausgesetzt, der Hersteller nutzt fortschrittliches Chip-Design und Inline-Laserüberwachung. Allerdings erfordern hochkomplexe kundenspezifische Formen in der Regel iterative Pilottests. Dies hilft dabei, die ungleichmäßigen Abkühlungs- und Schrumpfungsraten, die einzigartige Geometrien mit sich bringen, auszugleichen.
A: Hersteller sollten einen Probelauf über 10–20 Meter anfordern. Verarbeiten Sie diese Probe mit Ihren speziellen Rändel- und Rollmaschinen. Führen Sie im Anschluss an die Montage Zugtests und Scherfestigkeitsanalysen in einem Labor durch, um die tatsächliche Leistung zu überprüfen.
