고성능 창호에서 열 차단 스트립의 마이크로 밀리미터 차이는 규정을 준수하는 창 시스템과 비용이 많이 드는 다운스트림 오류 간의 차이를 나타냅니다. 현대 제조에서 정밀도는 더 이상 선택 사항이 아닙니다. 친환경 건축 표준이 점점 더 엄격한 U-값을 요구함에 따라 창 제조업체는 자재 품질만으로는 충분하지 않다는 것을 깨닫고 있습니다. 알루미늄 압출재와 절연체 사이의 물리적 통합은 제대로 작동하기 위한 정확한 치수 공차에 전적으로 의존합니다.
평가 중 알루미늄 창문용 열 차단 스트립은 기본 열 전도성 사양 이상으로 향상되어야 합니다. 어셈블리 수율과 장기적인 구조적 무결성을 보장하려면 공급업체의 치수 정밀도를 감사해야 합니다. 치수 정확도가 생산 효율성, 열교 및 창 유닛의 물리적 내구성에 어떤 영향을 미치는지 정확하게 분석하여 읽어보세요.
치수가 부정확하면 압착 공정 중에 미세한 간격이 발생하여 창의 최종 U 값과 공기 침투 등급이 직접적으로 손상됩니다.
맞춤형 폴리아미드 스트립의 공차 제어가 제대로 이루어지지 않으면 조립 라인 병목 현상이 발생하고 폐기율이 증가하며 툴링 마모가 발생합니다.
구조적 전단 강도는 완벽한 기계적 잠금 장치에 따라 달라집니다. 크기가 작거나 큰 스트립은 높은 풍하중이나 열 순환으로 인해 파손될 위험이 있습니다.
공급업체를 선택하려면 인라인 QA 프로세스를 검증해야 하며, 특히 공차 일관성이 ±0.05mm 이상인지 확인해야 합니다.
제조 효율성은 예측 가능한 재료 거동에 따라 달라집니다. 절연체 치수가 변동되면 이러한 예측 가능성이 상실됩니다. 약간의 편차가 발생할 때마다 자동화된 조립 라인이 중단됩니다. 이러한 중단은 심각한 제조 병목 현상으로 이어집니다.
현대 창문 제작은 자동화된 널링 및 롤링 기계에 크게 의존합니다. 공차를 벗어난 스트립은 이러한 시스템에 원활하게 공급되지 않습니다. 대형 스트립으로 인해 공급 트랙이 막힙니다. 롤링 디스크가 맞물리기 전에 소형 스트립이 정렬에서 빠져 나옵니다. 두 시나리오 모두 갑작스러운 기계 정체를 유발합니다. 그런 다음 작업자는 라인을 정지하여 장애물을 제거해야 합니다. 이로 인해 기계 가동 중지 시간이 크게 늘어납니다. 잘못 정렬된 어셈블리는 최종 검사를 진행할 수 없으므로 폐기율이 높아질 수밖에 없습니다. 결국에는 프리미엄 알루미늄 압출재와 열 장벽 자체를 낭비하게 됩니다.
일반적인 실수: 많은 생산 관리자가 용지 걸림을 발생시키는 원인이 널링 기계 때문이라고 비난합니다. 그들은 폴리아미드 배치의 실제 치수를 확인하기 전에 기계를 반복적으로 재보정합니다.
부정확한 재료를 가공하면 장비 수명이 급격하게 떨어집니다. 롤링 디스크는 폴리아미드 풋 위에 알루미늄을 압착하기 위해 특정 압력을 가합니다. 대형 스트립으로 인해 이러한 디스크는 비표준 압력을 가하게 됩니다. 대형 재료를 압출 캐비티에 압축하려면 기계가 더 열심히 작동해야 합니다. 이러한 과도한 마찰은 장비 마모를 가속화합니다. 롤링 디스크는 예상 수명주기보다 빠르게 성능이 저하됩니다. 유지보수 팀은 자주 재보정을 수행해야 합니다. 마모된 툴링을 교체하면 생산 일정이 중단되고 운영 예산이 소모됩니다.
제조업체는 수익성 있는 생산 운영을 유지하기 위해 높은 수율 예측 가능성이 필요합니다. 배치 간 편차가 크기 때문에 제조업체는 압착 압력을 표준화할 수 없습니다. 한 배치에 대해 기계를 완벽하게 설정할 수 있습니다. 다음 배치는 약간 더 얇게 도착합니다. 이제 동일한 기계 설정으로 인해 느슨한 기계적 잠금 장치가 생성됩니다. 단일 생산 실행 전반에 걸쳐 일관되지 않은 기계적 잠금 장치로 인해 품질 보증 노력이 망가집니다. 팀은 기계 설정을 지속적으로 조정해야 합니다. 이러한 반응적 접근 방식은 조립 속도를 저하시킵니다. 또한 품질 관리 검사관을 위한 추측 게임도 만듭니다.
열 차단이 존재하는 주된 이유 중 하나는 열 전달을 중단하는 것입니다. 치수상의 결함은 이 핵심 기능을 직접적으로 약화시킵니다. 미세한 결함조차도 전체 단열 전략을 손상시킵니다.
기계식 잠금 장치는 표면과 표면 사이의 긴밀한 접촉이 필요합니다. 스트립의 크기가 작은 경우 기계적 잠금 장치로 인해 미세한 공극이 남습니다. 이러한 공극은 무해해 보이지만 물리학은 그렇지 않다는 것을 증명합니다. 일련의 실패가 빠르게 발생합니다.
초기 공극 형성: 소형 스트립이 알루미늄 캐비티를 완전히 채우지 못합니다.
공기 순환: 대류 공기 루프가 이 작은 빈 공간 내부에서 순환하기 시작합니다.
열전달: 순환하는 공기는 절연된 것으로 추정되는 간격을 통해 에너지를 전달합니다.
단열 성능 저하: 연속 대류 루프는 전체 단열 장벽을 적극적으로 저하시킵니다.
수분 유입이 바로 뒤를 따릅니다. 수증기는 이러한 미세한 틈을 관통합니다. 이는 시간이 지남에 따라 내부 공동을 손상시킵니다.
창문 에너지 인증은 오류의 여지가 전혀 없습니다. 패시브 하우스, LEED 및 지역 에너지 규정과 같은 표준은 엄격하게 검증된 U-값을 요구합니다. 약간의 정렬 불량에도 열교가 발생합니다. 열은 알루미늄-폴리아미드 틈을 통해 장벽을 쉽게 우회합니다. 테스트 연구소에서는 인증 시험 중에 이러한 브리지를 감지합니다. 최종 조립은 엄격한 에너지 인증에 실패합니다. 이러한 테스트에 실패하면 제품 출시가 지연됩니다. 고성능 건축 시장에서도 브랜드 평판을 훼손하고 있다.
치수 정확도가 낮으면 국지적인 콜드 스팟이 생성됩니다. 부정확한 장착으로 인해 외부의 차가운 온도가 내부 알루미늄 프로파일에 도달할 수 있습니다. 이로 인해 이슬점이 안쪽으로 이동합니다. 따뜻한 실내 공기가 차가운 국지적 지점에 닿습니다. 즉시 결로가 형성됩니다. 내부 프레임에 물방울이 고입니다. 이로 인해 즉각적인 고객 보증 청구가 발생합니다. 만성 결로로 인해 창틀 주변에 곰팡이가 자랄 수 있습니다. 단 0.1mm의 치수 차이로 인해 결함이 발생하더라도 주택 소유자는 창문 시스템 설계를 비난합니다.
단열재는 열을 차단하는 것 이상의 역할을 합니다. 이는 내부 및 외부 알루미늄 프로파일을 함께 고정하는 구조적 다리 역할을 합니다. 그들은 매일 엄청난 물리적 힘을 견뎌야 합니다.

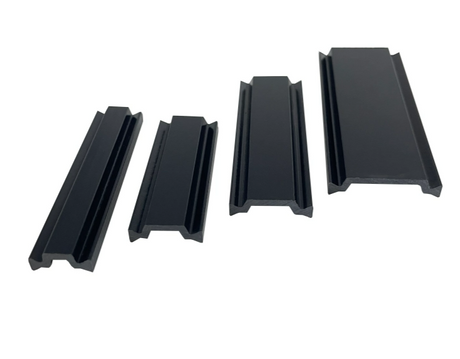

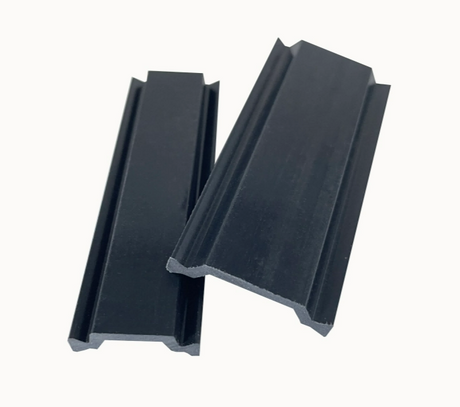

알루미늄 창문용 열 차단 스트립은 구조적 구성요소 역할을 합니다. 그들은 창틀을 통해 바람과 고정 하중을 전달합니다. 치수 변화로 인한 부적절한 맞춤은 종방향 전단 강도를 크게 감소시킵니다. 전단 강도는 압착 중에 생성되는 마찰과 물리적 맞물림에 전적으로 의존합니다. 크기가 작은 소재는 알루미늄이 폴리아미드를 적절하게 잡을 수 없다는 것을 의미합니다. 프로파일에 하중이 가해지면 구조적 미끄러짐이 발생합니다. 바람이 많이 부는 지역이나 해안 지역에 있는 건물은 이러한 약점을 빠르게 드러냅니다. 창틀은 압력을 가하면 물리적으로 휘거나 파손될 수 있습니다.
공차 영향 분석 차트
공차 편차 |
기계적 적합성 품질 |
전단 강도 유지 |
위험 요인 |
|---|---|---|---|
±0.05mm |
최적의 인터록 |
98% - 100% |
낮은 |
±0.10mm |
느슨한 좌석 |
70% - 85% |
중간 |
±0.15mm 이상 |
심한 배뇨 |
50% 미만 |
높은 |
다양한 재료는 온도 변화에 다르게 반응합니다. 알루미늄과 폴리아미드는 서로 다른 속도로 팽창합니다. 유리 섬유로 강화된 폴리아미드 66은 알루미늄과 거의 일치하지만 완벽하지는 않습니다. 초기 치수 맞춤이 느슨한 경우 이 약간의 차이는 시간이 지남에 따라 증폭됩니다. 주기적 열팽창과 수축은 해가 뜨고 지는 동안 매일 발생합니다. 이 주기로 인해 결국 관절이 걷게 됩니다. 강풍이 불면 창틀이 흔들리기 시작할 수 있습니다. 결국 기계적 연결이 완전히 실패하게 됩니다. 정확한 초기 맞춤은 이러한 파괴적인 움직임을 제한하는 유일한 방법입니다.
건축가는 더욱 매끄러운 창 디자인을 끊임없이 요구합니다. 이를 위해서는 다중 캐비티 및 오프셋 압출 프로파일이 필요합니다. 이러한 디자인은 특히 치수 오류에 취약합니다. 스트립의 한쪽 다리에 약간의 편차가 생기면 빠르게 악화될 수 있습니다. 좌석 각도가 약간 변경됩니다. 이렇게 하면 반대쪽 다리가 알루미늄 채널에 제대로 고정되지 않습니다. 하나의 느슨한 다리는 전체 다중 지점 구조 시스템을 손상시킵니다. 정밀도는 기하급수적으로 증가합니다. 공차가 느슨하게 적용된 절연체를 사용하면 복잡한 프로파일을 성공적으로 조립할 수 없습니다.
엄격한 공차 달성은 원자재 선택에서 시작됩니다. 그러나 재료만으로는 정확한 최종 제품을 보장할 수 없습니다. 압출 공정 자체가 실제 치수를 결정합니다.

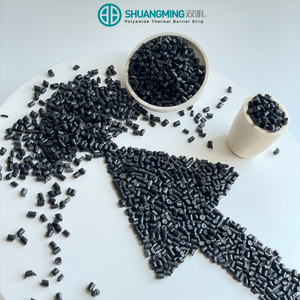

창호 산업은 PA66GF25를 중심으로 표준화되었습니다. 이 표준 25% 유리 섬유 강화 폴리아미드 66은 탁월한 열 안정성을 제공합니다. 또한 놀라운 기계적 강도를 자랑합니다. 그러나 압출 공정은 매우 민감합니다. 배럴의 온도 변동은 용융 흐름 지수를 변경합니다. 다이 설계는 특정 전단율을 고려해야 합니다. 공급업체가 온도를 엄격하게 제어하지 못하는 경우 압출 프로파일의 두께가 크게 달라질 수 있습니다. 고급 원재료는 생산 실행 중에 압출 매개변수가 변동하는 경우 아무 의미가 없습니다.
폴리아미드는 흡습성을 나타냅니다. 자연적으로 주변 공기로부터 수분을 흡수합니다. 이러한 흡수는 시간이 지남에 따라 약간의 치수 팽창을 일으킬 수 있습니다. 정밀 압출기는 이러한 특성을 잘 이해하고 있습니다. 그들은 이러한 압출 후 팽창을 사전에 계산하고 제어합니다. 의도적으로 특정 마이크로미터만큼 크기가 약간 작은 프로파일을 돌출시킵니다. 그들은 주변 습도에 따른 정확한 팽창률을 알고 있습니다. 스트립은 조립 라인에 도착할 때까지 완벽한 치수 공차에 도달합니다. 아마추어 공급업체는 이 과학을 완전히 무시합니다.
일부 제조업체에서는 PVC 또는 폴리우레탄(PU)과 같은 대체 재료를 사용하여 코너링을 시도합니다. 우리는 경질 폴리아미드의 구조적 및 치수 안정성을 이러한 저렴한 대안과 대조합니다. PVC는 고열로 인해 휘어집니다. PU는 강렬한 조립 압력으로 인해 수축됩니다. 두 재료 모두 압출 후 엄격한 치수 공차를 유지하지 않습니다. 표준 압착 하중 하에서 구조적으로 성능이 저하됩니다. 이러한 현실은 하이엔드 제품의 필요성을 입증합니다. 맞춤형 폴리아미드 스트립 . 강화된 폴리아미드만이 고성능 기계식 잠금 장치에 필요한 정확한 치수를 유지합니다.
치수 정확도를 평가할 때 마케팅 브로셔만 믿을 수는 없습니다. 공급업체의 실제 제조 방법론을 파헤쳐야 합니다. 체계적인 평가를 통해 비용이 많이 드는 공급망 실수를 예방할 수 있습니다.
명확한 공차 사양을 요구하는 것부터 시작하십시오. 신뢰할 수 있는 기준선 맞춤형 폴리아미드 스트립은 ±0.05mm입니다. 이는 고성능 창호에 대한 절대적인 최소 기준이라고 생각해야 합니다. ±0.1mm를 초과하면 상당한 조립 위험이 발생합니다. 서면으로 허용 오차 보장을 거부하는 공급업체를 거부합니다. 그들이 주저하는 것은 일반적으로 오래된 기계나 일관성 없는 원료 혼합을 나타냅니다.
수동으로 직접 확인하는 것은 시대에 뒤떨어진 품질 관리 방법입니다. 캘리퍼로 완성된 배치를 측정하는 작업자는 간헐적인 압출 결함을 놓칠 수 있습니다. 공급업체가 연속 레이저 마이크로미터를 활용하는지 여부를 감사해야 합니다. 고급 압출 라인에는 냉각조 바로 뒤에 레이저 스캐너가 장착되어 있습니다. 이 레이저는 압출 중에 프로파일을 지속적으로 측정합니다. 치수가 0.01mm만큼 이동하면 시스템이 즉시 운영자에게 경고합니다. 이는 스풀의 100%가 정확한 치수 기준을 충족함을 보장합니다.
공급업체 감사 체크리스트:
공차 보증 서면 요청(±0.05mm 기준).
인라인 레이저 마이크로메트리 시스템에 대한 비디오 또는 사진 증거를 요청하십시오.
압출 후 문서화된 수분 조절 절차를 검토합니다.
내부 품질 엄격성을 측정하려면 폐기율 기록을 확인하세요.
표준형상은 제작이 용이합니다. 맞춤형 형상은 공급업체의 진정한 전문성을 테스트합니다. 맞춤형 다이를 제작하는 공급업체의 능력을 평가합니다. 독특한 모양은 다양한 속도로 냉각됩니다. 두꺼운 부분은 얇은 다리보다 열을 더 오래 유지합니다. 이러한 고르지 못한 냉각으로 인해 고르지 못한 수축이 발생합니다. 숙련된 공급업체는 다이 설계 단계에서 특정 스트립 형상의 고유한 냉각 수축률을 설명합니다. 그들은 강철을 절단하기 전에 고급 흐름 시뮬레이션 소프트웨어를 사용하여 금형을 완성합니다. 이는 시행착오로 인한 지연을 방지합니다.
맹목적으로 대량 조달을 약속하지 마십시오. 이론적 적합성이 항상 실제 조립으로 해석되는 것은 아닙니다. 먼저 단기 샘플이 필요합니다. 특정 알루미늄 압출재에 대해 테스트하려면 이 샘플을 사용하십시오. 자신의 널링 및 롤링 장비를 통해 샘플을 실행하십시오. 재료가 어떻게 공급되는지 관찰하십시오. 필요한 압착 압력을 확인하십시오. 완성된 조인트에 대해 급속 전단 테스트를 수행합니다. 이러한 실제 검증을 통해 대규모 투자를 하기 전에 공급업체의 차원적 주장을 확인합니다.
열 차단 스트립의 치수 정확도는 협상할 수 없는 구조적 및 열적 요구 사항입니다. 이는 조립 효율성, 에너지 규정 준수 및 최종 제품 수명에 직접적인 영향을 미칩니다. 이러한 절연체를 일반 상품으로 취급하는 것은 위험한 실수입니다. 마이크로 밀리미터 단위의 변화는 생산 라인에 병목 현상을 일으키고 회사를 심각한 보증 책임에 노출시킵니다.
미터당 비용만으로 공급업체를 평가하지 마십시오. 어셈블리 재작업, 높은 폐기율, 낮은 공차로 인한 잠재적인 현장 실패 등의 숨겨진 비용을 고려해야 합니다. 롤링 기계를 막는 저렴한 스트립은 실제로 생산성 손실로 인해 비즈니스 비용이 훨씬 더 많이 듭니다.
다음 단계는 현재 공급망을 감사하는 것입니다. 잠재 공급업체에게 기술 데이터 시트, 공차 차트, 단면 QA 보고서를 요청하세요. 재료를 창호 시스템에 통합하기 전에 제조 정밀도를 철저하게 검증하십시오.
A: 업계 최고의 공차는 일반적으로 중요한 잠금 치수에 대해 ±0.05mm 정도입니다. 이 정밀한 측정은 롤링 과정에서 안정적인 맞춤을 보장합니다. 주변 알루미늄 프로파일에 응력을 가하거나 변형시키지 않고 견고한 기계적 잠금 장치를 생성합니다.
A: 전단 강도는 압착 중에 생성되는 마찰과 물리적 연동에 전적으로 의존합니다. 스트립의 크기가 작으면 알루미늄이 폴리아미드를 적절하게 잡을 수 없습니다. 이러한 그립 부족은 바람이나 고정 하중 하에서 구조적 미끄러짐과 궁극적인 기계적 고장을 초래합니다.
A: 예, 제조업체가 고급 다이 설계와 인라인 레이저 모니터링을 활용한다면 가능합니다. 그러나 매우 복잡한 사용자 정의 모양에는 일반적으로 반복적인 파일럿 테스트가 필요합니다. 이는 고유한 형상에 내재된 고르지 않은 냉각 및 수축률을 조정하는 데 도움이 됩니다.
A: 제조업체는 10-20미터 샘플 실행을 요청해야 합니다. 특정 널링 및 롤링 기계를 통해 이 샘플을 처리하십시오. 실제 성능을 검증하기 위해 실험실에서 인장 테스트 및 전단 강도 분석을 수행하여 어셈블리를 추적합니다.
