アルミニウムのカーテンウォールは優れた耐久性と美観を提供しますが、アルミニウムの高い熱伝導率（構造用鋼の約 4 倍）により、大量のエネルギー損失を防ぐために断熱バリアの使用が必要です。非金属バリアを耐荷重フレームに挿入すると、システムの構造力学が根本的に変わります。建築家は厳しいエネルギー基準を満たすためにフレーム全体の U 値を下げることを優先しますが、構造エンジニアはファサードが風、死、または熱負荷の下で破損しないことを確認する必要があります。遮熱層の機械的強度を犠牲にすると、致命的なファサードのたわみ、空気や水の浸入、構造接合部の破損、重大な責任が生じる危険があります。

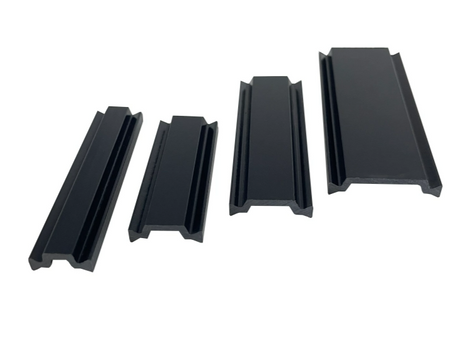

熱効率と構造的完全性の間のギャップを埋めるために、指定者はこれらのコンポーネントの機械的特性を厳密に評価する必要があります。このガイドでは、特定の構造基準、材料のトレードオフ、湿熱劣化要因、および仕様に関連する故障リスクを詳しく説明します。 カーテンウォール用サーマルブレイクストリップ.
せん断強度と引張強度は交渉の余地のないものです。 内側と外側のアルミニウム プロファイル間で荷重を伝達する熱破壊の能力によって、複合カーテン ウォール フレームの全体的な剛性が決まります。
温度勾配が性能を左右する: 凍結した外部フランジと加熱された内部フランジに同時にさらされた場合でも、機械的特性は安定した状態を維持する必要があります。
湿熱劣化は寿命に影響を与えます: 吸湿と熱サイクルにより、時間の経過とともにポリマー ストリップの構造特性が劣化する可能性があります。評価は「条件付き」状態のパフォーマンスに注目する必要があります。
材料の選択が結果を左右する: ポリアミド (ナイロン) と繊維強化プラスチック (FRP) は、機械的ロック機能、弾性率、熱伝導率の間に明確なトレードオフをもたらします。
インターフェースの完全性が主なリスクです。 熱的に破損したシステムの構造的欠陥のほとんどは、ストリップ自体ではなく、アルミニウムとポリマー ストリップの間の機械的ロックで発生します。
熱で破壊されたアルミニウムのプロファイルは、負荷がかかった状態で可能な限り固体の連続したアルミニウムの押し出しに近い挙動を示す必要があります。主な期待は、複合アセンブリが断熱性を提供しながら構造的完全性を維持することです。そのためには、フレーム全体の剛性を損なうことなく力をシームレスに伝達する熱バリアが必要です。アルミニウムマリオンを中央で分割し、プラスチックコンポーネントを挿入すると、通常は曲げやせん断力に抵抗する連続した金属ウェブが中断されます。ポリマーインサートは、その正確な機械的機能を実行する必要があります。
正および負の風荷重を含む風圧と、重い断熱ガラス ユニット (IGU) の自重がファサードに大きな力を及ぼします。これらの荷重は、断熱ストリップを介して建物の構造アンカーに伝達されます。ストリップに十分な機械的強度が欠けていると、荷重伝達が非効率になり、過度のたわみや構造的破損の可能性が生じます。三重ガラス IGU の死荷重は数百キログラムを軽く超えることがあります。このおもりはセッティング ブロックの上に置かれ、荷重が水平トランサムに伝達され、さらに水平トランサムが垂直マリオンに荷重を伝達します。サーマル ブレークは、押し出し成形品の外側半分を引き下げるこの巨大な重量によって発生するせん断力に抵抗する必要があります。
ガラスユニットは死荷重をセッティングブロックに伝達します。
セッティングブロックは外側のアルミニウムフランジに押し付けられます。
外部フランジは、機械的ロックを介してサーマル ブレーク ストリップにせん断応力を伝達します。
サーマル ブレーク ストリップは、荷重を内部のアルミニウム フランジに伝達します。
内部フランジは建物の構造アンカーに荷重を伝えます。
サーマル ブレーク ストリップは、温度差による厳しい物理的ストレスに耐えます。冬の間、外側のアルミニウムフランジは凍結条件で収縮し、内側のフランジは室内の暖房によって膨張します。これにより、断熱層を横切って継続的な内部せん断応力が発生します。材料は、機械的なロックを破損したり失ったりすることなく、これらの相反する力に耐える必要があります。典型的な冬のシナリオでは、外側のアルミニウムは -15°C に保たれ、内側のアルミニウムは +22°C になる可能性があります。アルミニウムは温度変化により大きく伸縮します。マリオンの 2 つの半分の温度は大きく異なるため、異なる速度で長さを変更する必要があります。サーマル ブレーク ストリップは中央に挟まれ、この差動と闘います。
ポリマーとアルミニウムの境界面にある機械的なロックにより、2 つの別々の押出成形品が 1 つの構造的に一体化された複合材セクションに変換されます。この複合的な動作は、窓や高スパンのフレーム システムのたわみに抵抗するために必要です。確実な接続により、アセンブリ全体が結合ユニットとして機能し、必要な曲げ剛性が維持されます。接続がほんの数ミリでもずれると、2 つのアルミニウムの半分が独立して動作し始めます。それらが独立して動作すると、それらを組み合わせた剛性が劇的に低下し、風荷重下でファサードが許容できないほど湾曲したり曲がったりすることになります。
機械的特性の評価 サーマル ブレーク ストリップに は、ファサードのパフォーマンスに直接影響を与えるいくつかの寸法の分析が含まれます。熱伝導率の値だけを見ることはできません。構造データを調査する必要があります。
「機械的ロック」は、アルミニウムのレグレットにローレット加工を施し、アルミニウムとポリマーの界面でポリマー ストリップを丸めるか圧着することによって実現されます。縦方向のせん断強度により、内側と外側のアルミニウム プロファイルが独立して滑るのを防ぎます。この抵抗は、複合材セクションの慣性モーメントと全体の曲げ剛性を維持するために不可欠です。ローレット加工により、アルミニウムのポケットに小さな歯が形成されます。アルミニウムがポリマーストリップにぴったりと押し付けられると、これらの歯がプラスチックに食い込みます。この噛み込みの質によって縦方向のせん断強度が決まります。ローレット加工が浅すぎる場合、またはローリング圧力が低すぎる場合、負荷がかかるとジョイントが破損します。
横方向の引張強度は、内側と外側のアルミニウム フレームを引き離す力に耐えるストリップの能力を測定します。この特性は、ファサードに大きな負の風荷重または吸引力がかかるときに重要であり、構造コンポーネントがしっかりと取り付けられた状態に保たれます。ハリケーンや激しい嵐が建物を襲うと、風によって風下側に大きな吸引効果が生じます。この吸引により、外側のアルミニウム フランジがガラスとともに建物から引きはがされようとします。サーマル ブレーク ストリップは、外部フランジを内部構造フレームに保持する唯一のものです。
ストリップの剛性は、カーテン ウォール マリオンとトランサムの全体的なたわみに直接影響します。バージンポリマーは一般に、これらの構造上の要求には不十分です。したがって、構造性能のニーズに適合し、必要な剛性を提供するには、通常 25% ～ 30% の範囲のガラス繊維強化が必要です。ガラス繊維はコンクリートの鉄筋のように機能し、ベースポリマーの引張強度と剛性を大幅に高めます。
機械的性質 |
試験規格 |
ファサードの主な機能 |
失敗の結果 |
|---|---|---|---|
縦せん断強度 |
EN 14024 / AAMA TIR-A8 |
アルミニウムの半分間の複合アクションを維持します。 |
マリオンの過度のたわみ、構造剛性の損失 |
横引張強さ |
EN 14024 / AAMA TIR-A8 |
負の風荷重（吸引）に耐えます |
外装ファサードの剥離、壊滅的な故障 |
弾性率 |
ISO527 |
断熱層の全体的な剛性を決定します |
重い IGU 死荷重下でのトランサムの曲がり |
耐クリープ性 |
ISO 899-1 |
持続的な荷重下での長期的な変形に耐えます |
数十年にわたってファサード要素が徐々に垂れ下がる |
吸湿は、特にポリアミド 66 のような吸湿性材料の機械的特性に影響します。「成形時乾燥」(DAM) の性能データと「調整」(平衡含水量) 状態データを対比する必要があります。水分は可塑剤として作用し、剛性とせん断抵抗を一時的に低下させます。これは構造設計で考慮する必要があります。ポリアミドが大気から水を吸収すると、水分子はポリマー鎖の間に位置し、分子同士がより簡単に滑り抜けます。これにより、材料はより丈夫になり、耐衝撃性が高まりますが、弾性率とせん断強度が低下します。
ポリマーは、機械的（死荷重）および熱応力が持続すると、数十年にわたって永久に変形する傾向があります。長期クリープ係数を調べることは、サーマルブレークが過度の変形を起こすことなく建物の耐用年数にわたってその構造的完全性を維持することを保証するために必要です。ガラスは重いので、24時間365日欄間の上に置かれています。 20 年または 30 年にわたって、仕様が不十分なポリマーはこの一定の圧力に徐々に屈し、トランサムのたるみを引き起こし、耐候性シールを損なう可能性があります。
適切な材料を選択するには、ポリアミドと繊維強化プラスチック (FRP) の間の概念的なトレードオフを理解する必要があります。どちらの材料も、現場および製造プロセス中に異なる挙動を示します。
ポリアミドは、その特性のバランスと製造の容易さにより、ほとんどの商業用途の業界標準となっています。
長所: 優れた弾性、機械的圧着/圧延プロセスとの高い適合性、およびアルミニウムに近い線熱膨張係数 (CLTE) により、内部熱応力を軽減します。この素材は、ローレット加工を施したアルミニウムを激しく噛んでも粉砕することなく処理できます。
制限事項: 吸湿性の性質により、相対湿度に基づいて構造の剛性が変動することを意味します。高度に設計された複合材プロファイルと比較して絶対弾性率が低くなります。乾燥状態ではなく、調整された状態に基づいて設計する必要があります。
FRP は、極端な熱性能や大規模な構造スパンが必要とされる高度に特殊な用途でよく使用されます。
長所: 非常に高い剛性、優れた耐荷重能力、標準のポリアミドよりも低い熱伝導率により、超低 U 値の目標を達成するためにより広い熱破壊が可能になります。 FRP はポリアミドのように湿気を吸収しないため、湿度に関係なくその特性は変化しません。
制限事項: より脆くなります。アルミニウム押し出し材で確実な機械的圧着/ロックを実現するにはさまざまな課題があります。ローレット加工プロセスが完全に調整されていない場合、界面でせん断破壊が発生する可能性が高くなります。圧延圧力が高すぎると、アルミニウムの歯が FRP プロファイルに亀裂を入れる可能性があります。
ポリアミドと FRP のどちらを選択するかを決定するには、カーテンウォールの特定のスパン、局所的な風荷重要件、環境湿度レベル、および目標の熱性能を評価する必要があります。各プロジェクトでは、これらの要素のバランスを効果的に取るために、カスタマイズされたアプローチが必要です。標準的な商用タワーの場合、通常、ガラス強化ポリアミドがコスト、製造性、構造的安全性の最適なバランスを提供します。巨大な三重ガラスユニットを備えたパッシブハウス認定ファサードの場合、十分な幅の断熱層を提供しながら重量に耐えるために FRP が必要になる場合があります。
実際の実装には、長期的なパフォーマンスを確保するために特定のリスクを回避することが含まれます。組み立てプロセスに欠陥があれば、世界最高の素材も機能しません。
ローレット加工が不十分であったり、組み立て時にローリング圧力が不十分であると、接合部で滑りが発生します。これにより、複合構造の作用が破壊され、システムが 2 つの非複合の非常に柔軟な部材として動作するようになります。これを軽減するには、工場で管理されたせん断試験を指定し、継続的な組立機械の校正と品質管理の文書化を要求します。組立機のローレットホイールは時間の経過とともに摩耗します。作業者が交換しないと、アルミニウムに切り込まれた歯が浅くなり、機械的なロックが弱くなってしまいます。
ローレットホイールの磨耗を毎日点検してください。
ストリップを挿入する前に、アルミニウムポケットのローレットの深さを測定します。
すべての生産シフトの開始時にサンプルアセンブリに対して破壊せん断試験を実施します。
すべての生産バッチの圧延圧力データを記録します。
サーマル ブレーク材料が季節的な温度変動下でアルミニウムとは大きく異なる速度で膨張または収縮すると、周期的なせん断疲労が発生し、最終的には接合部に亀裂が発生します。このリスクを最小限に抑えるために、アルミニウムの熱膨張プロファイルに適合するように特別に設計されたガラス強化ポリアミドなどの材料を優先します。アルミニウムは約 23 x 10^-6 /K で膨張します。 25% のガラス繊維を含むポリアミド 66 は、この比率に厳密に一致するように設計されており、ファサードが夏の太陽で熱くなるにつれて 2 つの素材が確実に連動します。
ポリマーは高温になると急速に劣化し、機械的強度を失います。火災が発生すると、ポリアミドの溶融（約 250°C ～ 260°C）や FRP の構造劣化により、外側のアルミニウム製ファサード要素やガラス製保持具が剥離する可能性があります。火災状況下での材料の構造的完全性を評価します。必要に応じて難燃性添加剤を指定し、熱事象中のカーテンウォールの死荷重をサポートするために、構造用アルミニウム保持クリップや金属バイパスプレートなどの連続的な機械的フェールセーフを組み込みます。建物火災の際、歩道の上に重いガラスユニットを保持するのにプラスチックのストリップに頼ることはできません。
コンプライアンスの確保とサプライヤーデータの検証は、仕様プロセスにおける重要なステップです。一般的なデータシートは受け入れないでください。使用する予定の正確なプロファイル形状に関する特定のテストレポートが必要です。
指定子は、パフォーマンスを検証するために特定のテストを探す必要があります。これらの規格は、さまざまな環境条件下で複合アセンブリをどのようにテストする必要があるかを正確に規定します。
AAMA TIR-A8: 複合遮熱フレームシステムの構造性能。この規格は、アルミニウムとポリマーを組み合わせた部分の構造特性を計算するための工学的基礎を提供します。
EN 14024: 断熱層を備えた金属プロファイル - 乾燥および湿潤老化サイクル後の横方向の引張試験と縦方向のせん断試験に焦点を当てた、機械的性能要件、証明、および評価のための評価。この欧州規格は、湿度調整と熱サイクルに関して非常に厳格です。
技術データシートを監査して、せん断強度、引張強度、熱サイクル耐久性の経験的証拠を確認します。一般化されたマーケティング上の主張に依存するだけでは不十分です。製品が構造要件を満たしていることを確認するために、厳格なテスト文書が要求されます。特に「特性せん断強度」値 (Tc) に注目してください。これは、製造における統計的変動を考慮し、構造計算の安全なベースラインを提供します。
熱伝導率を評価する前に、特定のファサード設計に必要な複合材の剛性、湿熱安定性、せん断強度を一致させてサーマル ブレーク ソリューションをフィルタリングします。
ファサード エンジニアに依頼して、提案された複合プロファイルに対して有限要素解析 (FEA) を実行して、局所的な風荷重下でのたわみ制限を検証します。
性能主張を検証するには、湿度と温度による経年劣化を組み込んだ認定せん断試験レポートをサーマル ブレーク メーカーにリクエストしてください。
カーテンウォール設計に連続的な機械的フェールセーフを指定して、高温または火災が発生した際の死荷重をサポートします。
A: 縦方向のせん断強度が最も重要な特性です。これにより、内側と外側のアルミニウム プロファイルが風や重力の負荷の下で単一の剛性の高い構造ユニットとして機能し、複合動作を維持することが保証されます。
A: 高剛性アルミニウムを低弾性ポリマーに置き換えています。ストリップに十分な剛性、引張強度、または確実な機械的ロックが不足している場合、カーテン ウォール フレームが過度にたわむか、構造的負荷によって破損します。
A: はい。ポリアミド 66 は吸湿性があり、空気中の湿気を吸収します。この吸収により、弾性率とせん断強度がわずかに低下する一方で、耐衝撃性が向上します。指定子は「条件付き」または湿潤機械的特性を評価する必要があります。
A: ポリアミド (ナイロン 66) は、アルミニウムと同等の熱膨張率と優れた機械的ロックの柔軟性を備えています。 FRP は剛性が高く、熱伝導率が低いですが、組み立て中に脆くなる可能性があります。
A: 極度の低温ではポリマーが脆くなる可能性があり、高温では耐荷重能力が低下する可能性があります。ストリップは、冷たい外部と暖かい内部の同時温度勾配全体にわたって構造強度を維持する必要があります。
A: ポリアミドなどの熱可塑性ポリマーは高温 (約 250°C) で溶けますが、熱硬化性 FRP は炭化する可能性があります。カーテン ウォール システムは火災時に耐荷重能力を失うため、外部ファサードの剥離を防ぐ機械的なフェールセーフを備えた設計が必要です。
